型號：WN5002

適用于多功能、少量數據采集、短期數據存儲，大量部署，高性價比，智能化應用場景

  品牌：OneIoTBox?萬物物聯

WN5002工業物聯網智能盒子是一款采用高性價比工業級ARM架構處理器作為主控，采用嵌入式Linux作為操作系統，內置OneEngine?萬物引擎系列嵌入式版智能軟件的嵌入式工業計算機。它結合開放、先進的軟硬件功能，支持多種物聯網硬件接口，支持?jǐn)?shù)百種儀表設備接入，支持工業、電力、環保等多種國標、行標平臺通信規約，既可在工業物聯網監控采集站和平臺服務器之間作為通信樞紐，又可實現物聯網數據采集監控、物聯網數據處理與存儲統計、人機圖形界面顯示操作等功能，同時也可以作為視頻監控傳輸網關將攝像頭監控畫面?zhèn)鬏斨帘O(jiān)控平臺。

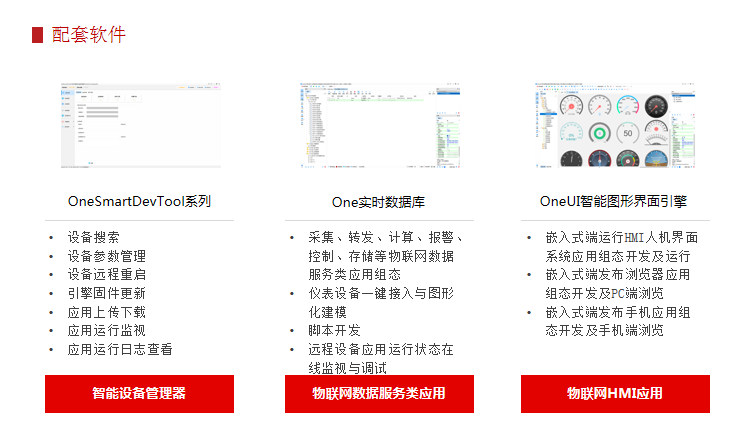

萬軟科技萬物引擎系列智能設備是一種具備工業物聯網智能應用、智能開發、智能維護的高可靠性、高穩定性工業設備。依托萬物引擎系列軟件強大和完善的開發管控工具鏈軟件，其不僅支持工業物聯網數據服務類應用快速組態開發，也支持圖形化人機界面交互軟件快速組態開發（嵌入式端HMI人機界面/瀏覽器應用/手機應用），具備一次開發（系統級組態與腳本開發）、二次開發（建模與圖形組態開發）、三次開發（開發時配置）、四次開發（運行時配置）能力，支持本地/遠程（云）端對智能設備進行監控管理和應用開發、發布、維護，支持本地/遠程(云)端使用瀏覽器或者手機應用對設備進行參數配置和運行狀態監控。其中，本地/遠程(云)端瀏覽器和手機應用由設備配套OneEngine?萬物引擎系列PC版開發工具軟件組態開發，并通過OneSmartDevTool系列智能設備管理器軟件將應用發布到智能設備端運行。

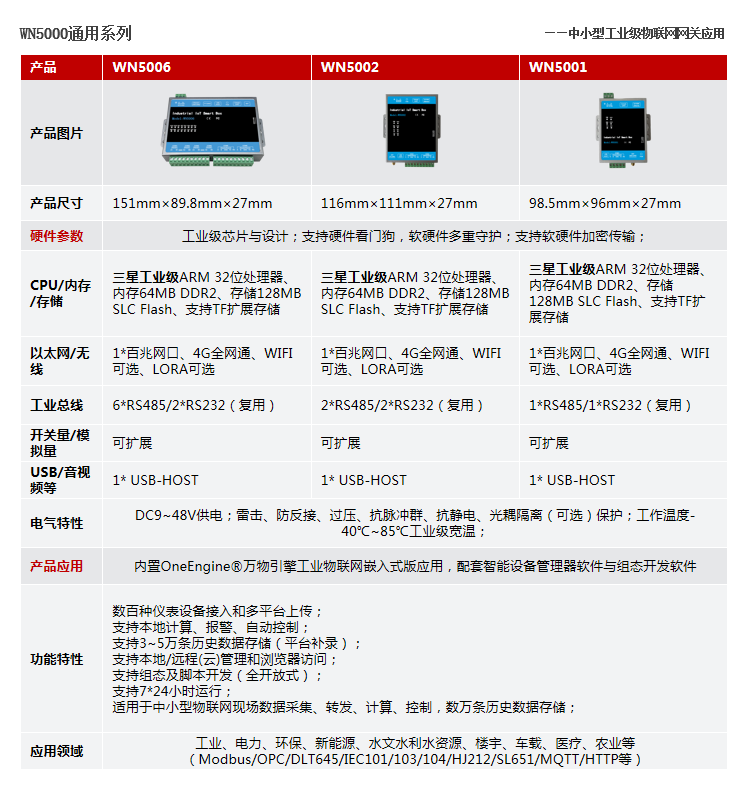

WN5002 采用高性價比工業級32位ARM（三星）處理器，支持64M DDR2內存，內置128M Nand Flash存儲，并可通過TF卡擴展存儲空間，支持2路RS485/2路RS232（復用）、1路以太網口、4G全網通無線通訊（可選）以及1路USB擴展口（可擴展WIFI和LoRa）。

WN5002 工業物聯網智能盒子專為工業設計，穩定、可靠、性價比高。PCB 設計充分考慮了電磁兼容性，為保證產品能達到工業設備要求的穩定性，整板設計采用全工業布線，充分保證高速信號的完整性和抗干擾性能。采用高品質的 PCB 板材， 使其具備優越的穩定性。批量全自動化機器貼片生產，有效的保證了批量產品質量的一致性。

硬件特點

• WN5002 內部集成可靠的工業 4G 全網通模塊，配合高效穩定的電源供應方案，為 4G 全網通模塊長期掛網運行提供有效保障。同時機器內部也集成完善的異常恢復處理電路，可以有效解決用戶在無人值守應用中需要實現的故障自恢復功能。

• 整機采用先進的工藝和高效率的電源解決方案，功耗優化后能有效減少發熱，整機運行溫度的下降，進一步提升長期不斷電運行的可靠性和壽命，同時為全球節能環保，減少碳排放做出應有努力。

• WN5002 CPU 采用成熟的高性能工業處理器，內核為 ARM926EJ 核。PCB 設計充分考慮了電磁兼容性，為保證產品能達到工業設備需要的穩定性，整板設計采用全工業布線，充分保證高速信號的完整性。采用高品質的 PCB 板材，使其具備優越的穩定性。同時，批量全自動化機器貼片生產，有效的保證了批量產品質量的一致性。

• WN5002 支持超寬壓交直流供電輸入。電源輸入電路采用獨有的專用電路設計，能抵抗 GB/T 17626.5-2008 標準中最高等級 4 級(4KV)8/20uS 的雷擊測試。 多重電源保護，抗靜電、過流、防反接等保護能有效保證野外等惡劣環境下的可靠運行。

• 集成 1 個 100M/10M 高速自適應網卡，網卡采用雙級防雷防靜電保護，能抵抗 2KV 雷擊。2 路RS485/RS232 電路采用全電氣隔離設計，RS485 電路采用三級防雷防靜電保護，支持 GB/T 17626.5-2008 標準中 10/700uS 測試的最高等級 4KV 防護。

• 集成先進的高安全性專用加密芯片，為用戶的應用程序提供專業的加密綁定保護，使用戶的開發成果能得到可靠防盜保護。每一個機器都有唯一不可篡改 ID 號，配合用戶的應用程序進行多重加密綁定后，應用程序幾乎不可能被盜。

• 穩定的硬件設計能保證系統長時間正常運行，支持純硬件定時看門狗，適合無人值守7X24 小時運行的應用環境。

軟件特點

• 工業級軟件，先進的多層軟件架構對系統底層與應用層進行運行時隔離，經過實踐驗證的底層引擎服務為應用的穩定運行保障護航，通過軟硬件多重守護確保應用故障自恢復等。

• 支持?jǐn)?shù)300+種儀表設備接入，例如工業儀器、儀表、PLC控制器（施耐德、三菱、西門子等），電力儀表設備（DLT645/IEC101/103/104/CDT等）、環保儀器儀表等。并且通過萬能驅動，可自由組態（配置）實現幾乎任意設備接入。

• 支持工業Modbus/OPC,電力IEC101/103/104，環保平臺HJ212-2017/SZY2016等傳輸規約，支持MQTT/HTTP（WebAPI）轉發，支持關系數據庫轉儲等。

• 支持通過設備模型一鍵配置設備，提供各種設備模板，并提供設備建模方法培訓指導服務。

• 支持?jǐn)?shù)據長期存儲，可使用文件或者關系數據庫方式存儲大量歷史記錄，最長可存儲長達十年歷史記錄。

• 支持自動化條件控制與PID控制組態。

• 支持腳本編程，由于萬物引擎內置的所有功能服務與組件具備完整的可操控性，使用腳本編程可獲取網關設備的完全訪問能力，解鎖設備深度開發與應用。

• 支持本地/云端通過瀏覽器或者手機應用對網關設備進行配置和在線監控。其中，本地/云端瀏覽器應用或手機應用由設備配套萬物引擎系列軟件組態開發，并將應用服務部署、運行到智能設備端。

• 支持本地/遠程(云)管理、開發、運維：提供設備配套管理軟件、模板應用源碼以及應用二次開發工具軟件，支持本地/遠程(云)對設備進行監視、管理、開發、維護、升級。
